PyQt QGridLayout в Python — макет сетки

PyQt QGridLayout позволяет размещать виджеты в однородных строках и столбцах сетки в Python.

• Что такое PyQt QGridLayout
• Использование QGridLayout
• Пример PyQt QGridLayout

Что такое PyQt QGridLayout

На следующем рисунке показана сетка, состоящая из четырех столбцов и трех строк:

Индексация строк и столбцов начинается с нуля. Это означает, что первая строка имеет индекс ноль, вторая строка имеет индекс один и т. д. Аналогично, первый столбец имеет индекс ноль, второй столбец имеет индекс один и т. д.

Пересечение строки и столбца называется ячейкой. Ячейка — это пространство, в котором можно разместить виджет.

Строки и столбцы могут объединяться. Например, на следующем рисунке показано, что второй столбец первой строки охватывает два столбца, а вторая строка второго столбца охватывает две строки:

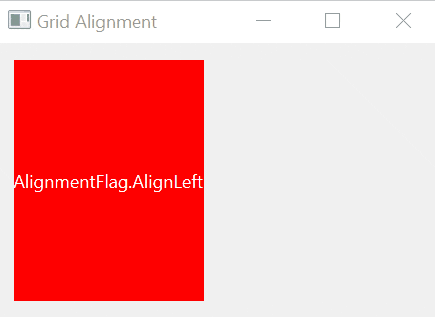

Если виджет занимает меньше места, чем содержащая его ячейка, вы можете выровнять его внутри ячейки, используя один из следующих вариантов выравнивания:

Флаг выравнивания	Значение
AlignAbsolute	Если направление слева направо, AlignLeft означает выравнивание по правому краю. Однако, если вы хотите, чтобы AlignLeft всегда был выровнен по левому краю, вы можете объединить AlignLeft с опцией AlignAbsolute.
AlignBaseline	Выравнивание виджета по базовой линии.
AlignBottom	Выравнивание виджета по нижнему краю.
AlignCenter	Центрирует виджет в обоих измерениях.
AlignHCenter	Центрирует виджет по горизонтали в доступном пространстве.
AlignHorizontal_Mask	Выровнять по левому краю | Выровнять по правому краю | Выровнять по центру | Выровнять по ширине | Выровнять по абсолютному краю
AlignJustify	Выравнивает текст по доступному пространству.
AlignLeft	Выравнивание виджета по левому краю.
AlignRight	По правому краю.
AlignTop	По верхнему краю.
AlignVCenter	Центрирует виджет по вертикали в доступном пространстве.
AlignVertical_Mask	Выровнять по верху | Выровнять по низу | Выровнять по центру | Выровнять по базовой линии

Использование QGridLayout

Чтобы использовать QGridLayout, выполните следующие действия:

• Сначала создайте объект QGridLayout:

layout = QGridLayout()

• Во-вторых, задайте макет родительского виджета:

parent.setLayout(layout)

• В-третьих, разместите дочерние виджеты на сетке:

layout.addWidget(widget, row, column, rowSpan, columnSpan, alignment)

В этом синтаксисе:

• widget — это дочерний виджет, который вы хотите разместить в сетке.
• row — это индекс строки, начинающийся с 0.
• column — это индекс столбца, начинающийся с 0.
• rowSpan — количество строк, которые вы хотите охватить.
• columnSpan — количество столбцов, которые вы хотите охватить.
• alignment определяет выравнивание виджета внутри ячейки.

Чтобы получить значение выравнивания, импортируйте Qt из PyQt6.QtCore:

from PyQt6.QtCore import Qt

и используйте одно из значений перечисления Qt.AlignmentFlag, например:

Qt.AlignmentFlag.AlignRight

Пример PyQt QGridLayout

В следующем примере показано, как создать форму входа с использованием QGridLayout:

import sys
from PyQt6.QtWidgets import QApplication, QWidget, QPushButton, QLineEdit, QLabel, QGridLayout
from PyQt6.QtCore import Qt


class MainWindow(QWidget):
    def __init__(self, *args, **kwargs):
        super().__init__(*args, **kwargs)

        self.setWindowTitle('Login Form')

        # set the grid layout
        layout = QGridLayout()
        self.setLayout(layout)

        # username
        layout.addWidget(QLabel('Username:'), 0, 0)
        layout.addWidget(QLineEdit(), 0, 1)

        # password
        layout.addWidget(QLabel('Password:'), 1, 0)
        layout.addWidget(QLineEdit(echoMode=QLineEdit.EchoMode.Password), 1, 1)

        # buttons
        layout.addWidget(QPushButton('Log in'), 2, 0,
                         alignment=Qt.AlignmentFlag.AlignRight)
        layout.addWidget(QPushButton('Close'), 2, 1,
                         alignment=Qt.AlignmentFlag.AlignRight)

        # show the window
        self.show()


if __name__ == '__main__':
    app = QApplication(sys.argv)
    window = MainWindow()
    sys.exit(app.exec())

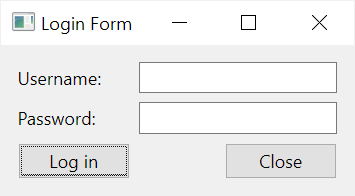

Выход:

Как это работает.

• Сначала создайте объект QGridLayout:

layout = QGridLayout()
self.setLayout(layout)

• Во-вторых, поместите QLabel в ячейку(0,0) и QLineEdit в ячейку(0,1) для создания поля имени пользователя:

layout.addWidget(QLabel('Username:'), 0, 0)
layout.addWidget(QLineEdit(), 0, 1)

• В-третьих, поместите QLabel в ячейку(1,0) и QLineEdit в ячейку(1,1) для создания поля пароля:

layout.addWidget(QLabel('Password:'), 1, 0)
layout.addWidget(QLineEdit(echoMode=QLineEdit.EchoMode.Password), 1, 1)

• Наконец, поместите кнопку входа в ячейку(2,0) и выровняйте ее по левому краю. Также поместите кнопку закрытия в ячейку(2,1) и выровняйте ее по правому краю.

# buttons
layout.addWidget(QPushButton('Log in'), 2, 0,
                 alignment=Qt.AlignmentFlag.AlignRight)
layout.addWidget(QPushButton('Close'), 2, 1,
                 alignment=Qt.AlignmentFlag.AlignRight)
